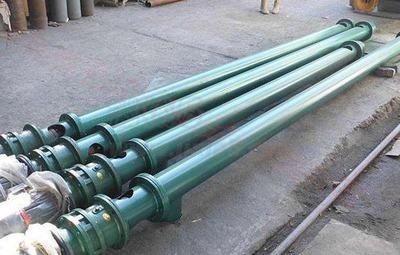

產品簡介
GX管式螺旋輸送機是利用螺旋旋轉而推移物料的連續輸送設備，由于機體內有效流通面積小，螺旋輸送機不宜輸送易變質的、粘性太大、易結塊的物料。管式螺旋輸送機可布置成水平或傾斜輸送形式。
適用行業
適用于建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業等。
適用物料
適用輸送面粉、谷類、水泥、化肥、灰渣、沙子、石子、煤粉、小塊煤等物料。

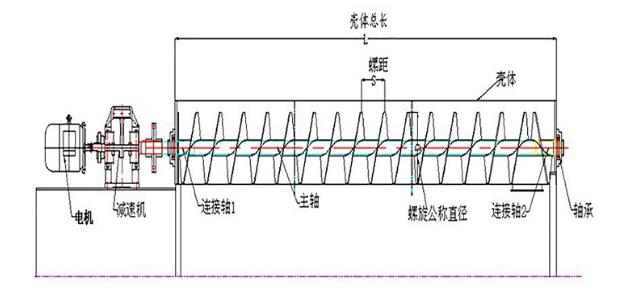

產品結構
工作原理
GX管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移完成輸送工作的。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
產品特點
1、體積小、轉速高、能夠確保快速均勻輸送。
2、剛性好，密封好。外殼采用無縫鋼管制作，端部采用法蘭連接成一體。
3、出料端設有清掃裝置，整機噪聲低，適應性強，進出料口位置布置靈活。
4、承載重量大、安全可靠。
5、適應性強、安裝維修方便、壽命長。

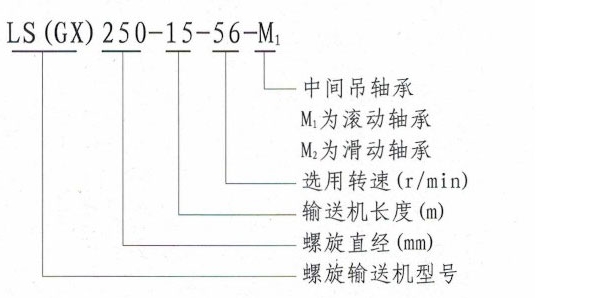

型號說明
技術參數

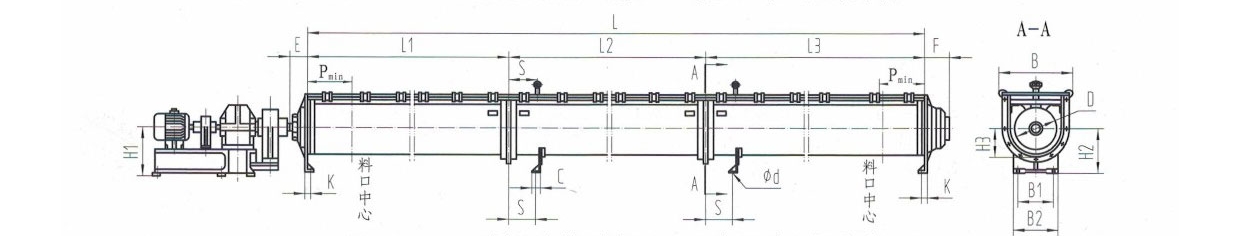

圖一、GX螺旋輸送機（YZQ型驅動）安裝簡圖
表一、GX螺旋輸送機技術參數
| 規格 | 主要技術性能 | 驅動裝置 | 質量kg |
| 型號 | 長度m | 處理量t/h | 轉速r/min | 減速器 | 電動機 |
| 型號 | 速比 | 型號 | 功率kw |
| GX200 | 10 | 9 | 60 | YZQ | 23.34 | Y90s-4 | 1.1 | 726 |
| GX200 | 20 | 9 | 60 | YZQ | 23.34 | Y90l-4 | 1.5 | 1258 |
| GX250 | 10 | 15.6 | 60 | YZQ | 23.34 | Y100L1-4 | 2.2 | 960 |
| GX250 | 20 | 15.6 | 60 | YZQ | 23.34 | Y100L1-4 | 3 | 1750 |
| GX300 | 10 | 21.2 | 60 | YZQ | 23.34 | Y100L2-4 | 3 | 1373 |
| GX300 | 20 | 21.2 | 60 | YZQ | 23.34 | Y112M-4 | 4 | 2346 |
| GX400 | 10 | 51 | 60 | YZQ | 23.34 | Y132S-4 | 5.5 | 1911 |
| GX400 | 20 | 51 | 60 | YZQ | 23.34 | Y160M-4 | 11 | 2049 |
| GX500 | 10 | 87.5 | 60 | YZQ | 23.34 | Y132M | 7.5 | 2381 |
| GX500 | 20 | 87.5 | 60 | YZQ | 23.34 | Y180M-4 | 18.5 | 5389 |
| GX600 | 10 | 134.2 | 45 | YZQ | 23.34 | Y180L-4 | 22 | 3880 |
| GX600 | 10 | 134.2 | 45 | YZQ | 23.34 | Y250M-4 | 55 | 7090
|

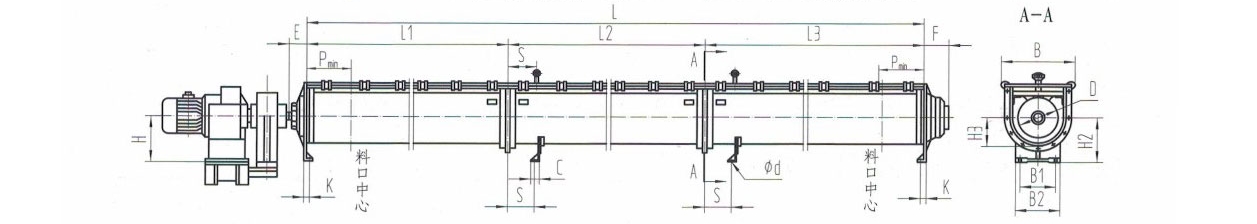

圖二、GX螺旋輸送機（YTC型驅動）安裝簡圖
表二、GX螺旋輸送機安裝尺寸
| 型號 | D | L1 | L2 | L3 | C | Pmin | E | F | S | K | B | B1 | B2 | H | H1 | H2 | H3 | d |
| GX150 | 150 | 2000 | 1000,1500,2000 | 2000 | 50 | 190 | 105 | 102 | 100 | 17 | 270 | 110 | 160 | 314 | 280 | 140 | 85 | 16 |
| GX200 | 200 | 2500 | 1500,2000,
2500 | 2500 | 60 | 220 | 115 | 125 | 200 | 25 | 342 | 140 | 200 | 384 | 340 | 180 | 110 | 16 |
|
| GX250 | 250 | 70 | 270 | 125 | 125 | 200 | 28 | 392 | 200 | 260 | 464 | 410 | 220 | 135 | 20 |
| GX300 | 300 | 75 | 300 | 130 | 130 | 200 | 28 | 468 | 240 | 320 | 555 | 480 | 270 | 160 | 20 |
| GX400 | 400 | 3000 | 1500,2000,3000 | 3000 | 90 | 350 | 150 | 145 | 300 | 30 | 572 | 320 | 400 | 685 | 500 | 340 | 210 | 25 |
|
| GX500 | 500 | 100 | 450 | 175 | 165 | 300 | 35 | 706 | 400 | 500 | 823 | 500 | 400 | 264 | 25 |
| GX600 | 600 | 100 | 550 | 175 | 175 | 300 | 40 | 806 | 500 | 600 | 973 | 600 | 500 | 314 | 30 |

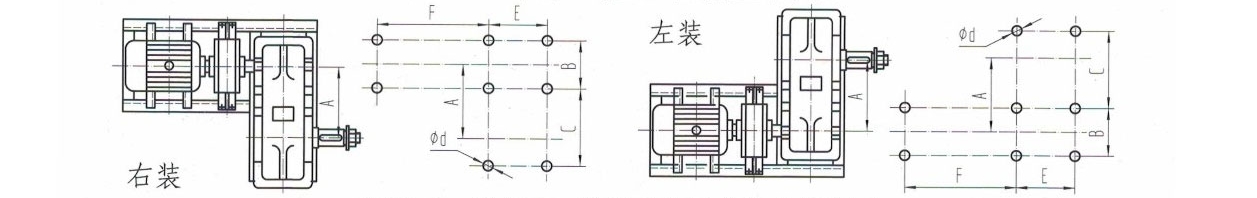

圖三、常用YZQ型驅動裝置外形圖
表三、常用YZQ型驅動裝置地腳位置尺寸
| 減速機 | 功率 | 適應機型 | 轉速(r/min) | A | B | C | E | F | d |
| ZQ35 | 2.2,3,4 | LS160-315,GX150-300 | 45-120 | 350 | 340 | 384 | 250 | 504 | 14 |
| ZQ40 | 5.5,7.5 | LS315-500,GX300-500 | 35-75 | 400 | 370 | 434 | 270 | 540,570 | 18 |
| ZQ50 | 11,15 | LS500-630,GX500-600 | 30-60 | 500 | 410 | 544 | 310 | 711,752 | 22 |
