一、產品介紹

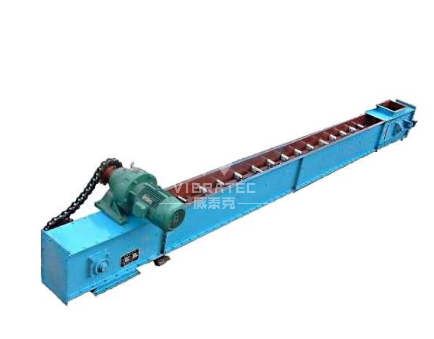

埋刮板機是一種連續輸送散狀物料（粉塵狀、小顆粒及小塊狀物料）專用設備，依照中華人民共和國標準GB10596-89設計制造。它具有占地面積小、輸送效率高、布置靈活、減少污染、工作可靠的優點。
埋刮板機廣泛應用于冶金、礦山、化工、建材、糧食飼料、倉庫、港口等處，是一種理想的物料輸送設備。
二、結構特點
◆刮板是刮板機的關鍵部件，材料采用16Mn，提高耐磨度，強度高；
◆鏈條采用GB8350-87輸送鏈,抗拉強度大、耐磨、壽命長；
◆刮板下有鋼托架和導軌，能防止刮板被硬物卡住扭曲變形；減少了機槽與刮板的磨擦，刮板壽命1年以上。
◆鏈輪采用ZG40Cr，機加工后表面淬火。
◆機槽外設有張緊裝置（螺桿材料為不銹鋼），防止鏈條脫鏈、打滑。
三、技術參數
刮板機型號: YD430 機槽總長：18m
輸送距離：16.325m 輸送斜度：5ο
刮板速度:0.243m/s 輸送能力:20m3/h
減速機型號：XWD7.5-7-43-B3 電機功率：7.5Kw
減速鏈型號：32A-1-70-GB1243-1997
軸承座型號：SN215-GB7813-1987（軸承型號：6215 ）各4只
四、用戶須知
1、安裝時,嚴格頭尾輪的平行度和對中要求、導軌的直線度（X、Y兩個方向）。
2、請嚴格按照：先啟動埋刮板機再進料的操作規程；
3、機器啟動前，要蓋好蓋板；
4、機器運行中嚴禁將蓋板揭開，嚴禁將手或硬物伸入機槽刮板中；
5、埋刮板機配有6個進料口，請分組輪流進料，嚴禁同時進料；
6、定期對減速機、軸承等運動部位進行維護和保養；
7、定期對刮板鏈條進行適度的張緊（嚴禁將鏈條過度張緊），必要時取出1個鏈節（含1節內鏈板和1節外鏈板）；
8、視導軌的磨損情況，更換上下導軌；
9、建議：在電路控制中設置過載保護裝置和防反轉裝置。

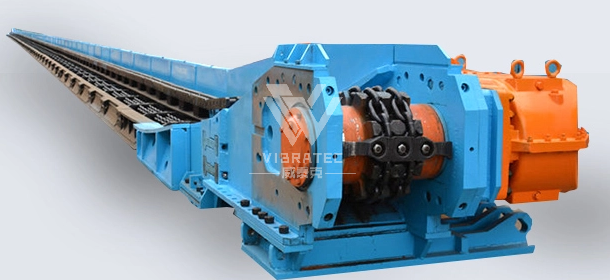

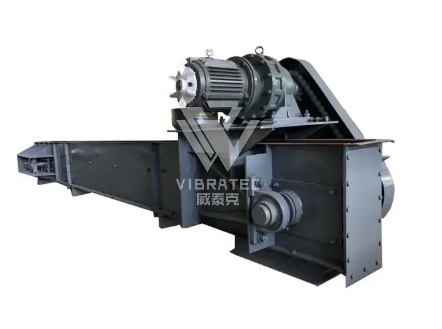

埋刮板輸送機是一種在封閉的矩形斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因為在輸送物料時，刮板鏈條全埋在物料之中，故稱為“埋刮板輸送機”。
埋刮板輸送機結構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單
機輸送，而且能組合布置，串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉， 在輸送物料時可以顯著改
善工作條件，防止環境污染。
本公司生產的機型為通用型埋刮板輸送機，可廣泛用于化工、機械、冶金、輕工、糧食、醫藥、交通、電力等部門，用來輸送粉狀、小顆粒狀和小塊狀物料。
通用型埋刮板輸送機對所輸送的物料有下列要求：
1、物料容重：γ=0.2~1.8t/m3；
2、物料溫度：t<100°C；
3、含水率：對于一般物料，不得使物料用手捏成團后不易松散；對于含水率增加后會增大粘著性和壓結性，不能使物料嚴重粘附刮板。
4、粒度：物料的粒度與其硬度有關，粒度太大，則不宜輸送。對物料粒度的要求見下表：
輸送方式 | 硬度較低的物料 | 硬度較高的物料 | ||
適當的粒度 | 允許粒度 | 適當的粒度 | 允許粒度 | |
水平輸送 | ＜ B/20 | ＜ B/10 | ＜ B/40 | ＜ B/20 |
垂直輸送 | ＜ B/30 | ＜ B/15 | ＜ B/60 | ＜ B/30 |
5、可輸送的物料舉例：
煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、硅酸鈣、石棉粉、合成樹脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。
通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。
有這些特性的物料需要采用埋刮板輸送機時，可設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以生產。
MC型埋刮板輸送機有A型和B型兩種頭部，A型頭部在垂直和傾斜布置時均可采用，B型頭部只用于垂直布置(但MC32只有A型頭部)。
頭部的出軸均有左裝和右裝之分。站在輸送機的尾部，沿著輸送方向向前看，出軸在左側的為左裝，出軸在右側的為右裝。
加料段有A型和B型兩種，A型為上加料，B型為兩側加料，根據物料特性任意選用。
彎曲段標準的共有4種規格，即A型，α=90°；B型，α=60°；C型，α=45°；D型，α=30°。可根據實際情況選用，另外還可根據用戶的需要設計任意角度的彎曲段。
垂直中間段有A型和B型兩種，A型在機體垂直布置時使用，B型在機體傾斜布置時使用。
MC型埋刮板輸送機主要參數
型號 | MC16 | MC20 | MC25 | MC32 | MC40 | ||
垂 直 段 機槽寬度 B（mm) | 160 | 200 | 250 | 320 | 400 | ||
垂 直 段 承 載 機槽高度 h (mm) | 120 | 130 | 160 | 200 | 250 | ||
垂 直 段 空 載 機槽高度 h1 (mm) | 130 | 140 | 170 | 215 | 260 | ||
刮 板 鏈 條
| 鏈條節距t(mm) | 100 | 125 | 160 | 200 | 200 | |
鏈條型式 | 模鍛鏈、滾子鏈雙板鏈 | DL10 | DL12.5 | DL16 | - | - | |
GL10 | GL12.5 | GL16 | - | - | |||
- | - | - | BL20 | BL20 | |||
刮板型式 | V1型 | √ | √ | √ | - | - | |
O型 | √ | √ | √ | - | - | ||
O4型 | - | - | - | √ | √ | ||
鏈條速度v(m/s) | 0.16 | √ | √ | √ | - | - | |
0.20 | √ | √ | √ | √ | √ | ||
0.25 | √ | √ | √ | √ | √ | ||
0.32 | √ | √ | √ | √ | √ | ||
輸送量Q(m3/h) | 11~22 | 15~30 | 23~46 | 46~76 | 70~110 | ||
電 動 機 功 率 (kw) | 1.5 | √ | √ | √ | √ | √ | |
2.2 | √ | √ | √ | √ | √ | ||
3.0 | √ | √ | √ | √ | √ | ||
4.0 | √ | √ | √ | √ | √ | ||
5.5 | √ | √ | √ | √ | √ | ||
7.5 | √ | √ | √ | √ | √ | ||
11 | - | √ | √ | √ | √ | ||
15 | - | √ | √ | √ | √ | ||
18.5 | - | - | √ | √ | √ | ||
22 | - | - | - | √ | √ | ||
30 | - | - | - | √ | √ | ||
37 | - | - | - | - | √ | ||
輸送高度 H（m） | < 30 | ||||||
允許傾斜安裝角度 | 15° < α ≤90° | ||||||
MC16-25型埋刮板輸送機安裝尺寸表(mm)
型號 | B | B1 | B2 | B3 | b | b1 | D | d | E | E1 | E2 |
MC16 | 160 | 250 | 450 | 673.5 | 16 | 115 | 258.69 | 55 | 550 | 1200 | 939 |
MC20 | 200 | 320 | 530 | 753.5 | 20 | 135 | 342.01 | 70 | 650 | 1300 | 1056 |
MC25 | 250 | 360 | 590 | 845.5 | 24 | 160 | 412.88 | 85 | 750 | 1400 | 1223 |
型號 | E3 | E4 | e | F | F1 | F2 | F3 | F4 | F5 | F6 | f |
MC16 | 384.5 | 410 | 22 | 670 | 780 | 800 | 930 | 260 | 410 | 510 | 237.5 |
MC20 | 451 | 450 | 39 | 730 | 840 | 915 | 1045 | 300 | 510 | 610 | 277 |
MC25 | 519 | 50 | 820 | 930 | 1020 | 1150 | 350 | 600 | 700 | 345 |
型號 | f1 | H (m) | H1 | H2 (m) | H3 | H4 | H5 |
MC16 | 88 | 6.14~78.44 | 800,150,2000 | 2~26.3 | 1850 | 2223 | 260 |
MC20 | 108 | 6.16~78.46 | 2000 | 2413 | 300 | ||
MC25 | 128 | 6.19~78.49 | 2~25.5 | 2400 | 2893 | 380 |
型號 | H6 | h | h1 | h2 | h3 | h4 | h5 | h6 | J | J1 | J2 |
MC16 | 895 | 120 | 130 | 527 | 745 | 923 | 1620 | 510.5 | 260 | 350 | 510 |
MC20 | 1125 | 130 | 140 | 590 | 839 | 1028 | 1836 | 595.5 | 300 | 420 | 550 |
MC25 | 1205 | 160 | 170 | 630 | 944 | 1143 | 2064 | 725.5 | 350 | 460 |
型號 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | ||
A 型 | B 型 | A 型 | B 型 | ||||||||
MC16 | 3416 | 3668 | 1000 | 750 | 750 | 1420 | 5168 | 1396 | 5144 | 1394 | 5142 |
MC20 | 3626 | 3878 | 920 | 1630 | 5548 | 1578 | 5496 | 1574 | 5492 | ||
MC25 | 3856 | 4108 | 1080 | 1860 | 5938 | 1777 | 5855 | 1778 | 5856 | ||
型號 | N2 | P | P1 | P2 | P3 | R | S | S1 | T | T1 | t |
MC16 | 12 | 275 | 850 | 1200 | 1583 | 1200 | 150 | 300 | 350 | 610 | 58.5 |
MC20 | 16 | 330 | 950 | 1350 | 1793 | 1400 | 200 | 380 | 420 | 720 | 74.2 |
MC25 | 18 | 420 | 1150 | 1650 | 2182.3 | 1600 | 250 | 430 | 520 | 890 | 90.0 |
型號 | B | B1 | B2 | C | b | t | d1 | d | f1 | E | E1 |
MC32 | 320 | 450 | 995.5 | 140 | 32 | 116.5 | 110 | 135 | 168 | 940 | 1600 |
MC40 | 400 | 560 | 1030 | 0 | 32 | 127 | 120 | 155 | 198 | 1000 | 2200 |
