一、埋刮板機產品介紹：
埋刮板機是一種連續輸送散狀物料（粉塵狀、小顆粒及小塊狀物料）專用設備，依照中華人民共和國標準GB10596-89設計制造。它具有占地面積小、輸送效率高、布置靈活、減少污染、工作可靠的優點。
埋刮板機廣泛應用于冶金、礦山、化工、建材、糧食飼料、倉庫、港口等處，是一種理想的物料輸送設備。
埋刮板輸送機是一種在封閉的矩形斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因為在輸送物料時，刮板鏈條全埋在物料之中，故稱為“埋刮板輸送機”。
埋刮板輸送機結構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單
機輸送，而且能組合布置，串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉， 在輸送物料時可以顯著改
善工作條件，防止環境污染。
埋刮板輸送機是一種在封閉的矩形斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因為在輸送物料時，刮板鏈條全埋在物料之中，故稱為“埋刮板輸送機”。
埋刮板輸送機結構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單
機輸送，而且能組合布置，串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉， 在輸送物料時可以顯著改
善工作條件，防止環境污染。
本公司生產的機型為通用型埋刮板輸送機，可廣泛用于化工、機械、冶金、輕工、糧食、醫藥、交通、電力等部門，用來輸送粉狀、小顆粒狀和小塊狀物料。
通用型埋刮板輸送機對所輸送的物料有下列要求：
1、物料容重：γ=0.2~1.8t/m3；
2、物料溫度：t<100°C；
3、含水率：對于一般物料，不得使物料用手捏成團后不易松散；對于含水率增加后會增大粘著性和壓結性，不能使物料嚴重粘附刮板。
4、粒度：物料的粒度與其硬度有關，粒度太大，則不宜輸送。對物料粒度的要求見下表：
| 輸 送 方 式 | 硬 度 較 低 的 物 料 | 硬 度 較 高 的 物 料 | ||
| 適當的粒度 | 允許粒度 (不得超過10%) | 適當的粒度 | 允許粒度 (不得超過10%) | |
| 水 平 輸 送 | ＜ B/20 | ＜ B/10 | ＜ B/40 | ＜ B/20 |
| 垂 直 輸 送 | ＜ B/30 | ＜ B/15 | ＜ B/60 | ＜ B/30 |
5、可輸送的物料舉例：
煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、硅酸鈣、石棉粉、合成樹脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。
- 對于MZ型埋刮板輸送機，所輸送物料的容重γ一般小于1.0。
通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。
有這些特性的物料需要采用埋刮板輸送機時，可設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以生產.

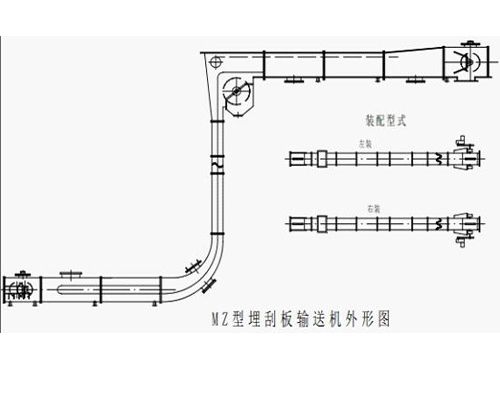

MZ型埋刮板輸送機主要參數表
型 號 | MZ16 | MZ20 | MZ25 | ||
垂 直 段 機 槽 寬 度 B (mm) | 160 | 200 | 250 | ||
垂 直 承 載 段 機 槽 寬 度 h (mm) | 120 | 130 | 160 | ||
垂 直 空 載 段 機 槽 寬 度 h1 (mm) | 130 | 140 | 170 | ||
刮 板 鏈 條 | 鏈 條 節 距 t (mm) | 100 | 125 | 160 | |
鏈 條 型 式 和 代 號 | 模鍛鏈 DL10 | 模鍛鏈 DL12.5 | 模鍛鏈 DL16 | ||
刮 板 型 式 和 代 號 | V1 型 | V1 型 | V1 型 | ||
鏈條速度 v m/s | 0.16 | √ | √ | √ | |
0.20 | √ | √ | √ | ||
0.25 | √ | √ | √ | ||
0.32 | √ | √ | √ | ||
輸 送 量 Q ( m3/h ) | 11 ~ 22 | 15 ~ 30 | 29 ~ 46 | ||
電 動 機 功 率 (kw) | 3.0 | √ | √ | ─ | |
4.0 | √ | √ | √ | ||
5.5 | √ | √ | √ | ||
7.5 | √ | √ | √ | ||
11 | √ | √ | √ | ||
15 | √ | √ | √ | ||
18.5 | ─ | √ | √ | ||
22 | ─ | √ | √ | ||
30 | ─ | ─ | √ | ||
大 輸 送 高 度 H (mm) | < 20 | ||||
上 水 平 部 分 大 長 度 ( m ) | < 30 | ||||
注：1.輸送量Q直未考慮輸送效率。
2.MZ型均為內向刮板。
MZ型埋刮板輸送機技術性能表
型 號 | MZ16 | MZ20 | MZ25 | ||||||||||
垂 直 段 機 槽 寬 度 B (mm) | 160 | 200 | 250 | ||||||||||
垂直載段機槽寬度 h (mm) | 120 | 130 | 160 | ||||||||||
輸 送 能 力 Q ( m3/h ) | |||||||||||||
輸 送 效 率 η | 0.55 ~0.90 | ||||||||||||
鏈條速度 v m/s | 0.16 | 11 | 15 | ─ | |||||||||
0.20 | 14 | 19 | 29 | ||||||||||
0.25 | 17 | 23 | 36 | ||||||||||
0.32 | 22 | 30 | 46 | ||||||||||
上 水 平 允 許 大 長 度 L (m) | |||||||||||||
型號 | 下水平部分長度m | 垂直提升高度m | 刮 板 鏈 條 | 物 料 容 重 γ ( t/m3 ) | |||||||||
節距 | 型式 | 材料 | 許用載荷kg | 0.2 | 0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | |||
MZ16 | 5 | 20 | 100 | DV1 | 45 | 2200 | 30* | 30* | 30* | 17 | 8 | ─ | ─ |
MZ20 | 5 | 20 | 125 | DV1 | 45 | 2900 | 30* | 30* | 29 | 16 | 6 | ─ | ─ |
MZ25 | 5 | 20 | 160 | DV1 | 45 | 4400 | 30* | 30* | 27 | 12 | ─ | ─ | ─ |
注：1.輸送能力中未計入輸送效率。
2.“*”者為選型控制值。
3.表中數值是按下列條件計算的：
(1)輸送機為垂直布置，下水平部分 L1=5m；垂直高度 H0=20m；加料段按B型。
(2)物料：內摩擦角取ψ=45°，f =tgψ1 =1；外摩擦角取ψ1 =31°，f1 =tgψ1 =0.6；動力系數取 x=1；側壓系數?。?br style="margin: 0px; padding: 0px;"/>x
n = ---------- = 0.59 。
1+sin45
