產品簡介

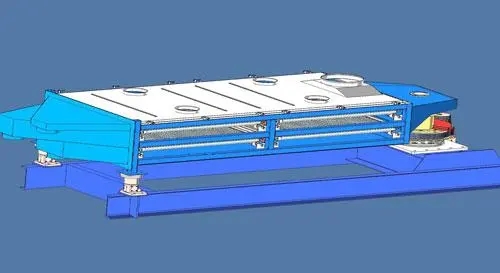

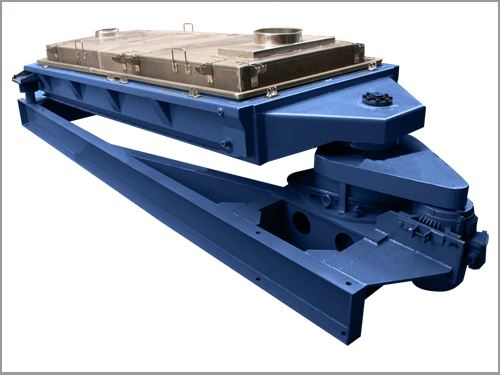

BZSJ平面回轉篩又叫方形搖擺篩，是一種有效模擬人工篩分原理的篩分設備（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），通過特定的往復旋轉式運動方式和低度傾斜的篩面，使物料快速通過篩面，達到篩分效率高和產量大。廣泛使用于化肥、尿素、化工粉體、PVC行業、純堿、淀粉、醫藥、陶瓷、糧食等行業的干濕物料的篩選處理，能夠滿足大產量、高密度篩分。該系列設備具有篩分效率高，篩網利用率高，工作穩定可靠，不易將合格的顆粒振碎，避免污染，是一種環保型篩分設備。
適用行業
化工、食品、冶金、建材
適用物料
化肥、尿素、純堿、鈣粉、樹脂、三聚氰胺、砂糖、食鹽、淀粉、奶粉、金屬、磁性材料、涂料、耐火材料
化肥、尿素、純堿、鈣粉、樹脂、三聚氰胺、砂糖、食鹽、淀粉、奶粉、金屬、磁性材料、涂料、耐火材料
產品結構

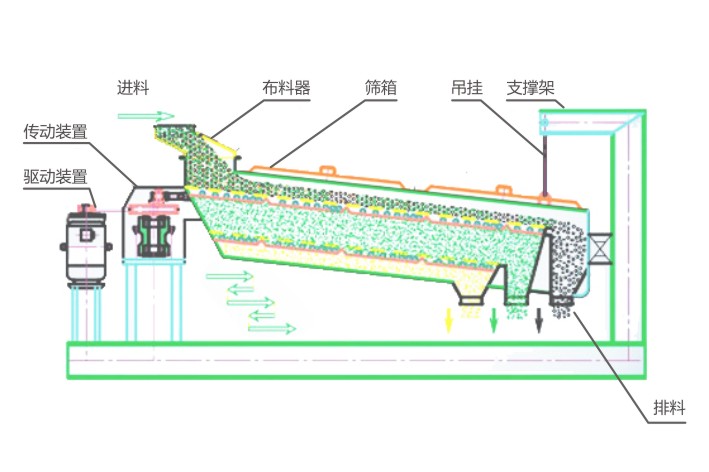

BZSJ平面回轉篩結構示意圖
工作原理
BZSJ平面回轉篩篩面物料運動軌跡示意圖
平面回轉篩主要是利用偏心機構使篩面做勻速往復回旋運動，物料與網面接觸時間長，網絲對粉體料產生切割，因而透篩幾率大，篩分產量大，篩分精度高，篩分機對物料自身結構破壞性小。
傾角為4-9度的篩箱由驅動箱傳動，其運動軌跡在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，*后在出料端變成近似往復直線運動。
進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩面上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。
出料端、篩體的運動變?yōu)榻仆鶑?fù)直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出料方向移動，直到排出機外，完成物料的整個篩分。篩分過程中，不斷跳動的彈性小球有效地防止物料阻塞篩孔，保證了篩分效率高，傳動箱的平衡塊使篩箱運動過程中前后方向上的慣性力得到平衡，從而保證了篩子運動的平穩性。
物料由進料口緩沖均勻流入 第一層篩面除去大顆粒,其余的物料穿過第一層篩面后,進入第二層篩面篩去不合格物料，*后經出料口流出。
產品特點
1、自清網效果非常好，每層篩網均設有篩網防堵清理裝置，不堵網；
2、處理量大，降低了成品物料中的粉末含量，是普通篩子的10倍；
3、篩網利用率高，無垂直振動，壽命長；
4、全封閉結構無粉塵污染，改善操作員的工作環境；
5、對基礎的動載很小。

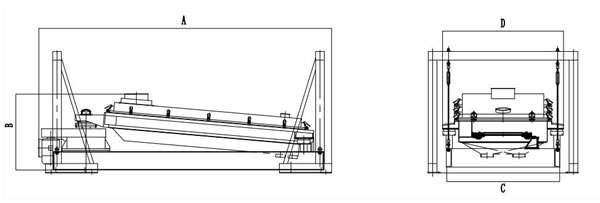

型號說明
